Описание

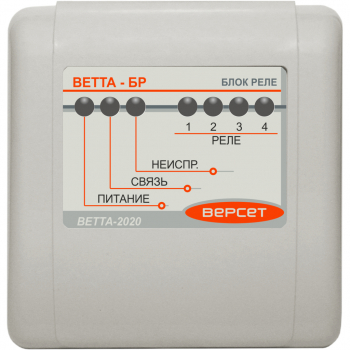

Блок реле. Входит в состав многокомпонентного пультового прибора. В состав прибора может включаться до 5-и устройств . Каждое содержит 4 реле, который, в зависимости от настройки, могут формировать сигнал ПОЖАР, ТРЕВОГА, НЕИСПРАВНОСТЬ отображая события, произошедшие в закрепленных за этим реле группах зон объектовых приборов. Питание от внешнего ИП 12 В.
Назначение: блок реле является компонентом прибора пультового «ВЕТТА – КП» и содержит 4 электромагнит-ных реле, каждое из которых выступает в качестве Кана-ла Коммутации (КК) системы. Каждый канал коммутации, согласно командам ОКП «ВЕТТА –КП», формирует сиг-налы для пультов централизованного наблюдения, управляет технологическим оборудованием и инженер-ными системами объекта, а также выдает сигналы во внешние цепи по событиям в системе.
Основные особенности ВЕТТА-БР:
- Входит в состав многокомпонентного пультового прибора.
- В состав прибора может включаться до 5-и устройств .
- Каждое содержит 4 реле, который, в зависимости от настройки, могут формировать сигнал ПОЖАР, ТРЕВОГА, НЕИСПРАВНОСТЬ отображая события, произошедшие в закрепленных за этим реле группах зон объектовых приборов.
- Питание от внешнего ИП 12 В.
Технические характеристики:
Тип трехпроводных линий связи (магистралей) |
RS–485 |
Количество магистралей RS–485, шт. |
1 |
Количество реле в БР, шт. |
4 |
Переменное напряжение, не более, В |
250 |
Постоянное напряжение, не более, В |
30 |
максимальный ток, А |
3 |
Рабочий диапазон напряжения питания, В |
10 – 15 |
Максимальный ток потребления, мА |
150 |
Количество входов питания 12 В |
2 |
Наличие входа ВТС (контроль исправности внешнего резер-вированного источника питания) |
|
Рабочий температурный диапазон, °С |
–30 … 50 |
Степень защиты от воздействия окружающей среды |
IP41 |
Масса, не более, кг |
0,2 |
Габаритные размеры, мм |
110,5x105x40 |
