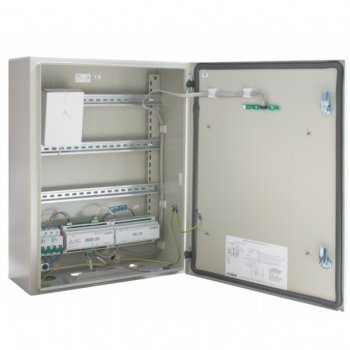

ШПС-12 Шкаф пожарной сигнализации

Цена: 22578 руб.

В наличии!

Описание

Шкаф с резервированным источником питания для монтажа средств пожарной автоматики, входное напряжение 150…220 В, выходное напряжение 26,6…27,8 В, 6 выходов для подключения приборов, максимальный ток по каждому выходу 400 мА, суммарный номинальный ток нагрузки 2 А, рекомендуемый аккумулятор 12 В 17 Ач, количество устанавливаемых аккумуляторов 2, звуковая и световая индикация режимов работы, защита от короткого замыкания, защита аккумулятора от глубокого разярда, степень защиты оболочки IP40, диапазон рабочих температур -10…+40°С, габаритные размеры 650х500х220 мм

Основные особенности:

ШПС-12 представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО “Орион”: “Сигнал-10”, “Сигнал-20П”, “С2000-4”, “С2000-КДЛ”, “С2000-КПБ”, “С2000-СП1”, “С2000-ПИ” и другие имеющие возможность крепления на DIN-рейку. Дополнительные приборы можно устанавливать на переднюю дверь с помощью дополнительных DIN-реек (входят в монтажный комплект МК-1 ШПС, поставляемый по отдельному заказу). Цепи ~220 В защищены автоматическими выключателями. В шкаф устанавливаются две аккумуляторные батареи 12 В емкостью по 17 А*ч (не входят в комплект поставки).

Внутри шкафа установлены:

  • модуль источника питания “МИП-12” (номинальное напряжение 12 В, ток до 3 А) с резервированным питанием от аккумуляторных батарей
  • блок коммутации “БК-12”, который позволяет организовать:
    • семь каналов питания приборов с индивидуальной защитой от перегрузки по току
    • подключение семи приборов к линии интерфейса RS-485 и сетевого контроллера к выходу с “усиленной” защитой для подключения внешних приборов
  • общий автоматический выключатель для защиты от перегрузок по току “МИП-12” и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип “С”, 16 А)
  • индивидуальный автоматический выключатель для защиты “МИП-12” (тип “С”, 3 А)

Варианты исполнения:

  • ШПС-12 исп.01 имеет прозрачное окно
  • ШПС-12 исп.02 имеет степень защиты корпуса IP54

Технические характеристики:

ШПС-12

Питание шкафа

от однофазной сети переменного тока номинальным напряжением 220 В, частотой 50 Гц

Номинальное выходное напряжение:

при питании от сети

(13,6±0,6) В

при питании от батарей

(9,5…13,5) В

Номинальный суммарный ток нагрузки

3 А

Общее количество выходов напряжением “12 В” для подключения приборов

7

Общее количество выходов “RS-485” для подключения приборов

8

Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более

120 ВА

Максимальный ток по одному выходу “12 В” блока коммутации

0,65 А

Габаритные размеры, не более

650×500×220 мм

Масса шкафа (с аккумуляторными батареями), не более

30 кг

Степень защиты, обеспечиваемая оболочкой

IР40

Возможность установки монтажного комплекта МК-1

есть
