Описание

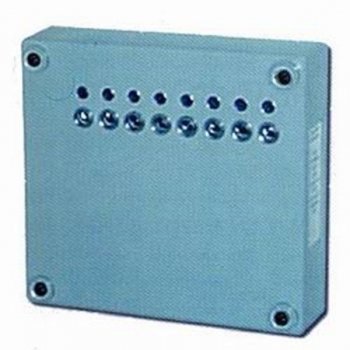

Релейный блок работает совместно с ППКП Пульсар21. Обеспечивает релейные выходы по каждому из 8 извещателей в одном шлейфе. Оболочка IP55. -50…+55

Релейный блок “РБП21” предназначен для представления информации о состоянии извещателей, входящих в систему сигнализации, состояниями контактных групп реле соответствующих каждому извещателю. Работает совместно с прибором приемно-контрольным (ППКП) “Пульсар 21”. Подключение к ППКП производится по адресному четырехпроводному шлейфу пожарной сигнализации. Две линии используются для подключения питания 24 В постоянного тока, две другие линии используются в качестве информационного канала. Контактные группы реле выведены на клеммные колодки. С помощью контактных групп пользователь может формировать выдачу сигнала “Пожар” на исполнительную часть системы по срабатыванию любого количества извещателей, включая контакты соответствующих реле по схеме “И”.

Технические характеристики:

• Напряжение питания, В…………………………………………………….(12±2)
• Потребляемый ток , мА
• – в дежурном режиме,……………………………………………………10
• – в режиме “Пожар”,…………………………………………………….50
• Степень защиты оболочки по ГОСТ14254-80………………………..IP55
• Габаритные размеры, мм………………………………………………200*200*70
• Масса, не более, кг……………………………………………………………..3,0
• Срок службы изделия, лет…………………………………………………….10
