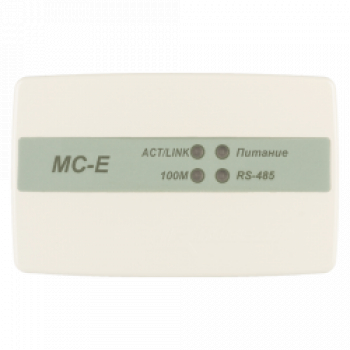

МС-Е Модуль сопряжения

Цена: 6875 руб.

В наличии!

Описание

Модуль сопряжения. сопряжение адресных приемно-контрольных приборов ППКОПУ Рубеж-2ОП, Рубеж-4А, ППКПУ серии Водолей (БУНС-01) к LAN-порту компьютера через интерфейс Ethernet,для управления и мониторинга системы; светодиодная индикация наличия связи приборов скомпьютером., : питание осуществляется постоянным током напряжением от 10 до 57 В; диапазон рабочих температур – от 0 до +40° С.

Модуль сопряжения МС-E представляет собой цифровое электронное устройство и предназначен для сопряжения адресных приемно-контрольных приборов «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ПП-КПУ серии «Водолей», а также блоков индикации «Рубеж-БИ», «Рубеж-БИУ» и пультов дистанционного управления «Рубеж-ПДУ», «Рубеж-ПДУ-ПТ» с компьютером через интерфейс Ethernet.

Особенности:

Технические характеристики
Напряжение питания от 10 до 57 В
Максимальный потребляемый ток в дежурном режиме:

-при напряжении питания 12 В, не более

-при напряжение питания 24 В, не более

0,2 А

0,1 А

Количество выходов для подключения интерфейсов:

-RS-485, гальванически развязанный

-Ethernet, гальванически развязанный

1

1

Длина кабеля интерфейса RS485, не более 1000 м
Габаритные размеры модуля, не более 125х78х37 мм
Масса, не более 200 г
Рабочий диапазон температур от 0 до плюс 40°С
Средний срок службы, не менее 10 лет

Технические характеристики МС-Е:

Модуль сопряжения МС-Е обеспечивает:

  • подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы;
  • подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
  • светодиодную индикацию наличия связи приборов с компьютером.

Питание модуля МС-Е осуществляется как от внешнего источника питания напряжением от 10 до 57 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания.

Параметры работы по Ethernet-каналу:

  • скорость передачи – 10/100 Мбит/с;
  • настраиваемый half- или full-duplex;
  • используемые протоколы: UDP, ICMP (ping), ARP;
  • прием/передача единичных пакетов.

Скорость передачи данных по интерфейсу RS-485 выбирается из ряда: 19200, 38400, 57600, 115200 бит/сек;

Время технической готовности МС-Е к работе после подключения – не более 3 секунд.

На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-Е.

Светодиодный индикатор Ethernet:

  • при подключении линии Ethernet, но при отсутствии обмена с рограммой ОПС «FireSec», мигает с частотой 1 Гц;
  • при наличии обмена с ПО ОПС «FireSec» мигает с частотой 5 Гц;
  • при потере связи с ПК – не светится.

Светодиодный индикатор RS-485:

  • при отсутствии обмена с ППКП – не светится;
  • при наличии обмена с ППКП – мигает с частотой 10 Гц.

СХЕМА ПОДКЛЮЧЕНИЯ МОДУЛЯ СОПРЯЖЕНИЯ МС-Е

Технические параметры:

  • Тип адресного устройства: Модуль сопряжения
  • Производитель: Рубеж адресный
  • Место установки: В помещении
  • Особенности адресного устройства: Нет

Сертификаты и паспорта:

  • Инструкция МС-Е 1.43 Mb
  • Сертификат соответствия
  • Сертификат транспортной безопасности
